單螺桿泵-G型單螺桿泵

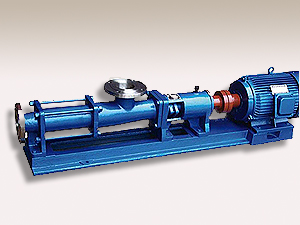

G型單螺桿泵

G型單螺桿泵的傳動采用聯軸器直接傳動，或采用高速電機，三角帶，變速箱等裝置變速。G型單螺桿泵具有零件少，結構緊湊，體積小，維修簡單等特點。泰盛G型單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種。
產地：泊頭市
供應商：泊頭市泰盛泵閥有限公司

技術咨詢熱線：0317-8293100

G型單螺桿泵詳細內容介紹

G型單螺桿泵產品概述：
G型單螺桿泵的傳動采用聯軸器直接傳動，或采用高速電機，三角帶，變速箱等裝置變速。G型單螺桿泵具有零件少，結構緊湊，體積小，維修簡單等特點。泰盛G型單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種。
G型單螺桿泵是嚙合旋轉位移原理工作的新型泵種，主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。單螺桿泵采用特殊的幾何形狀分別形成一個單獨的密封腔，介質的軸向?yàn)榫鶆驁?zhí)行流。單螺桿泵的內部流速代低，容積保持不變。壓力穩定，因而不會產生的渦流和攪動。每_單螺桿泵的輸出壓力是0.6mpa，揚程60 m（水），自吸高度一般6m，適合輸送介質的溫度低于80℃（特殊要求可達150攝氏度）。由于單螺桿泵的定子是由多個彈性材料，使螺桿泵適用于高粘度流體輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵不能勝任的特點，其流量與轉速成正比。

產品特點：
G型單螺桿泵產品特點：零件少，結構緊湊，體積小，維修簡單，轉子和定子是單螺桿泵的易損件，結構簡單，便于裝拆。是按迥轉嚙合容積式原理工作的新型泵種。
G型單螺桿泵主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。采用_無味的食用橡膠，工作溫度可達120攝氏度，如果采用高溫120攝氏度—350攝氏度時可同本單位聯系。由于該二部件的特殊幾何開頭分別形成單獨的密封容腔。介質由軸向均勻推行流動。內部流速代低，容積保持不變。壓力穩定，因而不會產品渦流和攪動。每級泵的輸出壓力為0.6MPa—1.2MPa，揚程60m—120m（清水）。

安裝要求：
單螺桿泵在使用前，需要先確定操作方向，不得反轉，嚴禁在無介質情況下空運轉，以免損壞定子。單螺桿泵新安裝或關機幾天，不應馬上啟動，應先向G單螺桿泵注入量的機油，然后管子鉗板運動的幾轉后才可以使用。
單螺桿泵輸送高粘度或含顆粒及腐蝕性介質，應用水或溶劑清洗，防止阻塞，以免下次起動困難；單螺桿泵使用過程中軸承箱應定期加潤滑油，發現軸端有滲流時，要及時處理或更換油封，在冬季應排隊積液，防止凍裂；單螺桿泵在運行中如發生異常，應立即停車檢查原因，排除故障。

工作原理：

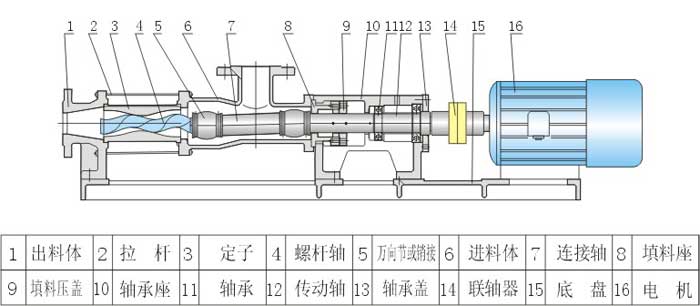

G型單螺桿泵屬于轉子式容積泵，它是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的。它是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺旋空腔的襯套（定子）和在定子腔內與其嚙合的單頭螺旋螺桿（轉子）組成。當輸入軸通過萬向節驅動轉子繞定子中心作行星回轉時，定子 — 轉子副_連續地嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，把輸送介質從吸入端經定子 — 轉子副輸送至壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。



單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號壓力0.3Mpa壓力0.6Mpa可調轉數
轉數
（r/min）		流量
（m3/h）		電動機
功率
（kw）		轉數
（r/min）		流量
（m3/h）		電動機
功率
（kw）		轉數
（r/min）		流量
（m3/h）		電動機
功率
（kw）
G20-19600.960.75-6級9600.80.75-6級125～12500.1～1.51.1
7200.80.55-8級7200.50.75-8級
5100.40.55-4級/齒輪箱5100.30.75-4級/齒輪箱
G25-19602.40.75-6級96021.5-6級125～12500.1～31.5
7201.50.55-8級7201.271.1-8級
5101.080.55-4級/齒輪箱5100.91.1-4級/齒輪箱
G30-19603.61.5-6級96032.2-6級125～12500.2～42.2
7202.281.1-8級7201.91.5-8級
5101.631.1-4級/齒輪箱5101.351.5-4級/齒輪箱
G35-17204.82.2-8級7204.043-8級125～8900.3～53
5103.361.5-4級/齒輪箱5102.82.2-4級/齒輪箱
3801.921.1-4級/齒輪箱3801.601.5-4級/齒輪箱
G40-15106.82.2-4級/齒輪箱5105.63-4級/齒輪箱125～8900.3～104
3805.11.5-4級/齒輪箱38042.2-4級/齒輪箱
2522.651.1-6級/齒輪箱2522.21.5-6級/齒輪箱
G50-151013.84-4級/齒輪箱51011.55.5-4級/齒輪箱80～7501～185.5
38010.24-4級/齒輪箱3807.55.5-4級/齒輪箱
2525.63-6級/齒輪箱2524.45.5-6級/齒輪箱
G60-151020.87.5-4級/齒輪箱5101611-4級/齒輪箱63～6301～2011
38015.67.5-4級/齒輪箱3801211-4級/齒輪箱
2527.85.5-6級/齒輪箱25267.5-6級/齒輪箱
G70-15102611-4級/齒輪箱5102011-4級/齒輪箱56～5601～2211
380177.5-4級/齒輪箱3801311-4級/齒輪箱
2529.17.5-6級/齒輪箱25277.5-6級/齒輪箱
G85-13803211-4級/齒輪箱3802515-4級/齒輪箱37～3702～2415
252217.5-6級/齒輪箱2521611-6級/齒輪箱
189115.5-8級/齒輪箱189811-8級/齒輪箱
G105-13808015-4級/齒輪箱3806522-4級/齒輪箱29～2903～5022
2524415-6級/齒輪箱2523422-6級/齒輪箱
1892911-8級/齒輪箱1892215-8級/齒輪箱
G135-138013237-4級/齒輪箱38012045-4級/齒輪箱18～1803～5645
2529530-6級/齒輪箱2528037-6級/齒輪箱
1896518.5-6級/齒輪箱1895330-8級/齒輪箱


雙級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號壓力0.8Mpa壓力1.2Mpa可調轉數
轉數
（r/min）		流量
（m3/h）		電動機
功率
（kw）		轉數
（r/min）		流量
（m3/h）		電動機
功率
（kw）		轉數
（r/min）		流量
（m3/h）		電動機
功率
（kw）
G20-29600.961.5-6級9600.81.5-6級125～12500.1～1.51.5
7200.81.1-8級7200.51.5-8級
5100.41.1-4級/齒輪箱5100.31.1-4級/齒輪箱
G25-29602.41.5-6級96022.2-6級125～12500.1～32.2
7201.51.1-8級7201.271.5-8級
5101.081.1-4級/齒輪箱5100.91.5-4級/齒輪箱
G30-29603.63-6級96033-6級125～12500.2～43
7202.281.5-8級7201.92.2-8級
5101.631.5-4級/齒輪箱5101.352.2-4級/齒輪箱
G35-27204.83-8級7204.044-8級125～8900.3～54
5103.362.2-4級/齒輪箱5102.83-4級/齒輪箱
3801.921.5-4級/齒輪箱3801.602.2-4級/齒輪箱
G40-25106.84-4級/齒輪箱5105.65.5-4級/齒輪箱125～8900.3～105.5
3805.13-4級/齒輪箱38044-4級/齒輪箱
2522.652.2-6級/齒輪箱2522.23-6級/齒輪箱
G50-251013.85.5-4級/齒輪箱51011.57.5-4級/齒輪箱80～7501～187.5
38010.24-4級/齒輪箱3807.55.5-4級/齒輪箱
2525.63-6級/齒輪箱2524.45.5-6級/齒輪箱
G60-251020.815-4級/齒輪箱5101615-4級/齒輪箱63～6301～2015
38015.611-4級/齒輪箱3801215-4級/齒輪箱
2527.87.5-6級/齒輪箱252611-6級/齒輪箱
G70-25102615-4級/齒輪箱5102018.5-4級/齒輪箱56～5601～2218.5
3801711-4級/齒輪箱3801315-4級/齒輪箱
2529.111-6級/齒輪箱252711-6級/齒輪箱
G85-23803218.5-4級/齒輪箱3802522-4級/齒輪箱37～3702～2422
2522115-6級/齒輪箱2521618.5-6級/齒輪箱
1891115-8級/齒輪箱189815-8級/齒輪箱
G105-23808030-4級/齒輪箱3806537-4級/齒輪箱29～2903～5037
2524430-6級/齒輪箱2523430-6級/齒輪箱
1892922-8級/齒輪箱1892222-8級/齒輪箱
G135-238013255-4級/齒輪箱38012075-4級/齒輪箱18～1803～5675
2529555-6級/齒輪箱2528075-6級/齒輪箱
1896537-8級/齒輪箱1895345-8級/齒輪箱


單、雙級水煤漿工作泵的性能參數

泵 型流量
（m3/h）		工作壓力
（Mpa）		轉數
（r/min）		齒輪減速配套調速電機
（kw）
G30-2　～11.230～300YCT160/4A-2.2
G35-2　～21.230～300YCT160/4A-2.2
G40-2　～31.230～280YCT160/4A-3
G50-1　～4.50.628～280YCT180/4A-4
G50-2　～4.51.228～280YCT200/4A-5.5
G60-1　～6.50.625～250YCT200/4A-5.5
G60-2　～6.51.225～250YCT200/4B-7.5
G70-1　～80.625～250YCT200/4B-7.5
G85-1　～12.50.618～180YCT225/4A-11
G105-1　～200.614～140YCT225/4B-15
G135-1　～350.610～99YCT250/4B-22

說明：
1、以上性能參數是常溫清水試驗時的試驗數據；
2、對于不同的介質、不同的轉速，性能參數都將變化，其流量值與濃度、粘度成反比，與轉速成正比；
3、用戶_根據使用要求、輸送介質的狀況、選型原則選擇泵的類型，或者和本公司技術部門協商來決定泵的類型。

4、對于水煤漿泵傳動形式為齒輪調速配套電磁調速電機或機械無級變速電機，流量隨轉速變化無級可調。
