● 2CY

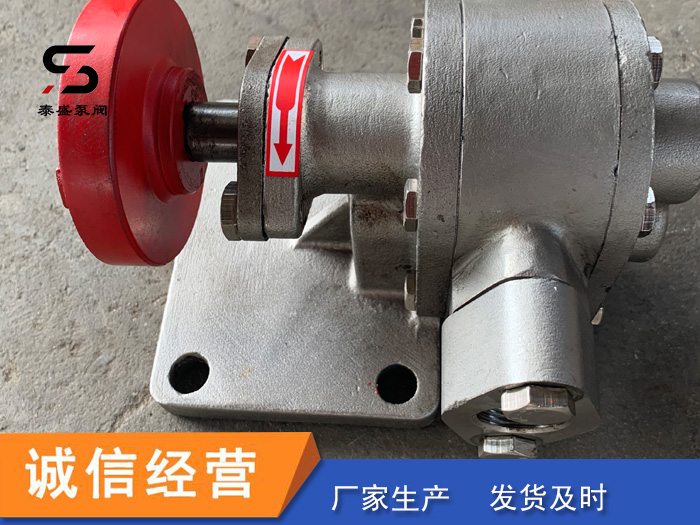

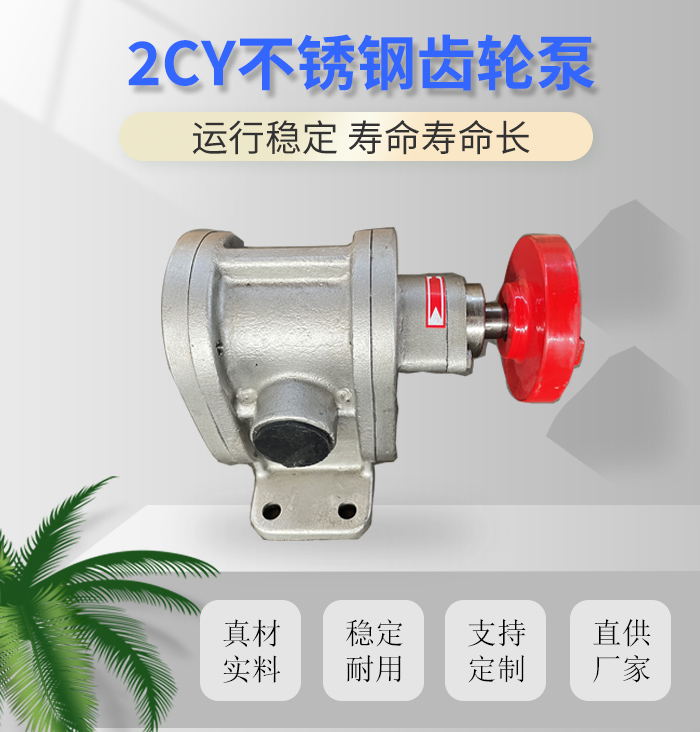

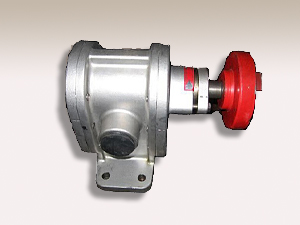

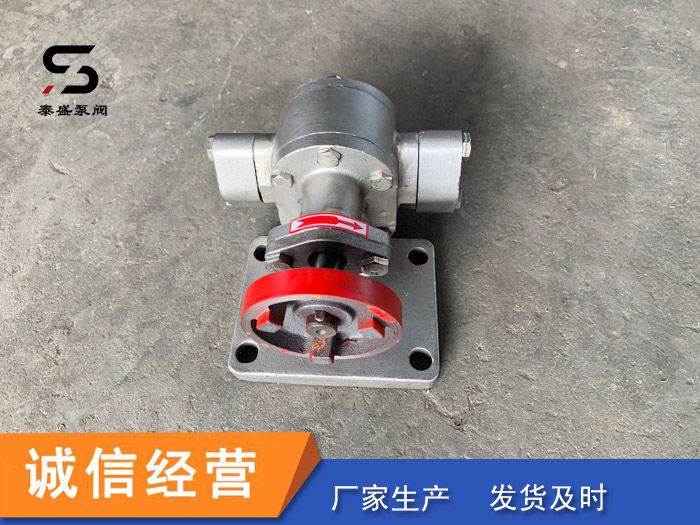

不銹鋼齒輪泵結構特點：
該齒輪泵主要有齒輪，軸，泵體，安全閥，其軸端密封。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內操作。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
從主軸外伸端向泵看，為順時針旋轉。泵設有安全閥作為_載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，排氣壓力也可以被允許在另外根據實際需要調整。但不銹鋼齒輪泵安全閥不能作減壓閥長期工作，需要時可在管道安裝。該泵設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力_小，因此不銹鋼齒輪泵具有軸承負荷小，磨損小，泵效率高等特點。齒輪泵流量：1.1m3/h-600m3/h壓力：0.28MPa--2.5MP。
● 2CY齒輪泵應用范圍
2CY不銹鋼齒輪泵在輸油系統中可用作傳輸，增壓泵；
在燃油系統中可用作輸送、加壓、噴射的燃油泵；
在液壓傳動系統中可用做提供液壓動力的液壓泵；
在工業領域中，均可作潤滑油泵用；
● 不銹鋼齒輪泵用途：

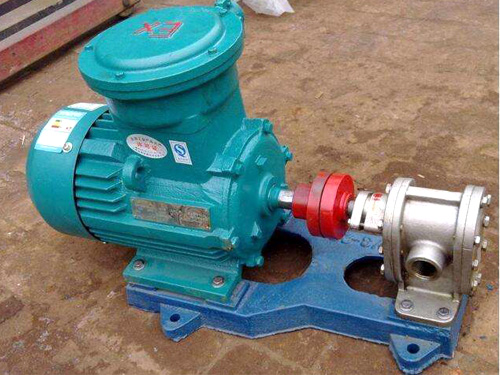

該齒輪泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度為5×10-6～1.5×10-3m2/s （5-1500cSt），溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等，除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。綜上所述，該齒輪泵主要用于油田、油庫、港口、碼頭、船舶等大流量輸油，卸油。不銹鋼
齒輪泵在輸油系統中可用作傳輸、增壓泵，在燃油系統中可用作輸送、加壓、噴射的燃油泵。
● 性能參數表：
型號 | 流量
Q | 轉速
n
r/min | 排出壓力
p
Mpa | 必需汽
蝕余量
）r
m | 效率
η
% | 電動機 |
m3/h | L/min | 功率KW | 型號 |
2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L2-4 |
2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
2CY-7.5/2.5 | 7.5 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 15 | Y160L-4 |
