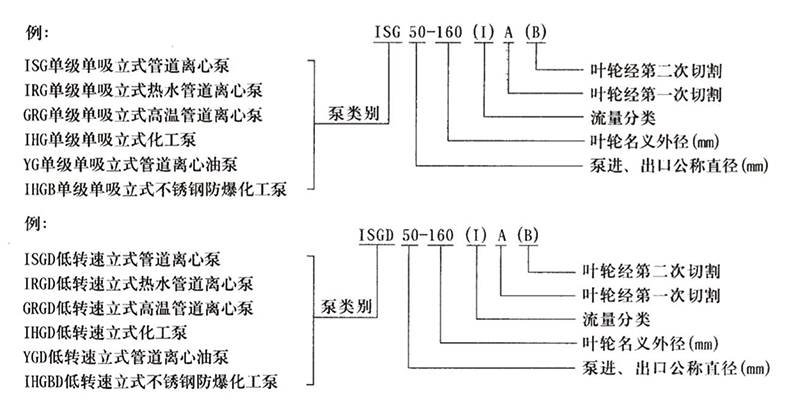

C— 葉輪切割程度（C代表葉輪外圓較大限度切割）



ISG型立式管道離心泵主要用途：
1、ISG立式管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。
2、IRG型立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度120℃以下。
3、GRG型立式高溫離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度240℃以下。
4、IHG型立式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。
5、YG型管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。
6、IHGB型立式不銹鋼防爆型化工離心泵，適用于輸送易燃性化工液體。
7、ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速離心泵，適用于環境噪聲要求很低的場合及空調循環等。

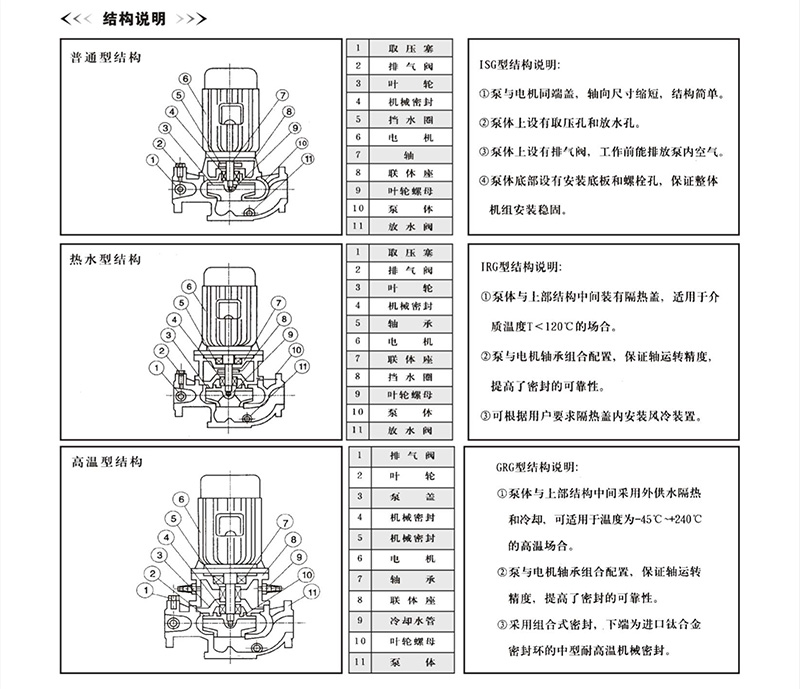

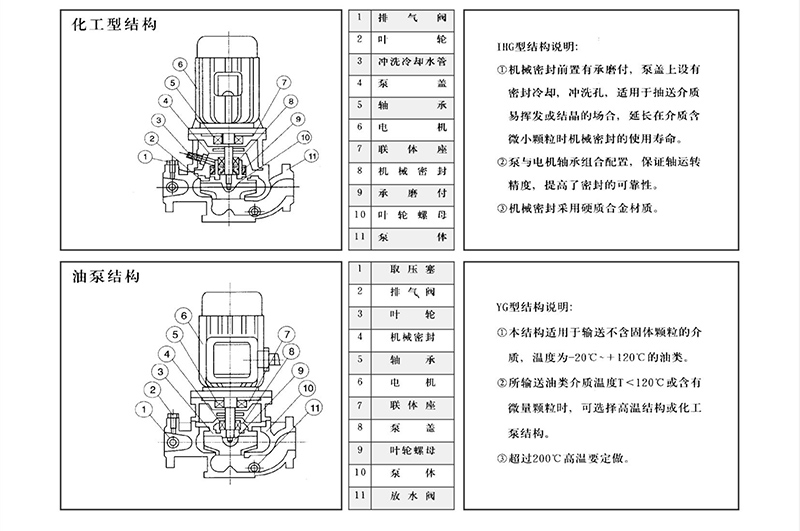

ISG管道泵結構圖及特點：
1、ISG管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而確保了泵的運行平穩，振動小、噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、ISG型立式管道離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

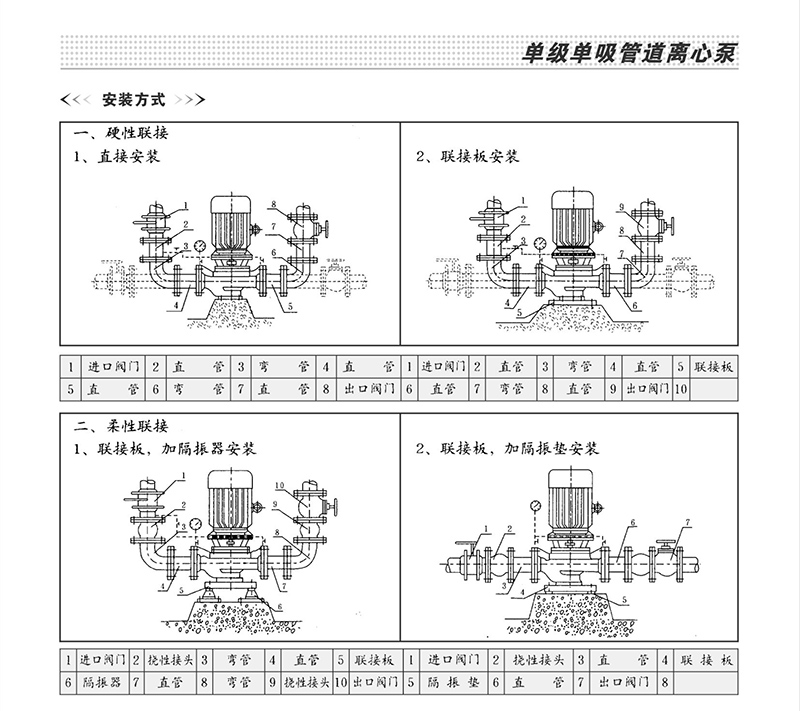

6、ISG管道離心泵可根據管路布置的要求采用泵的豎式和橫式安裝。

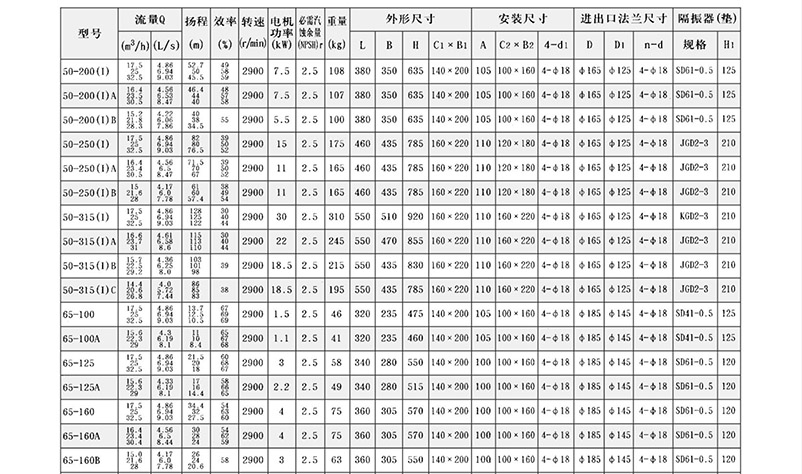

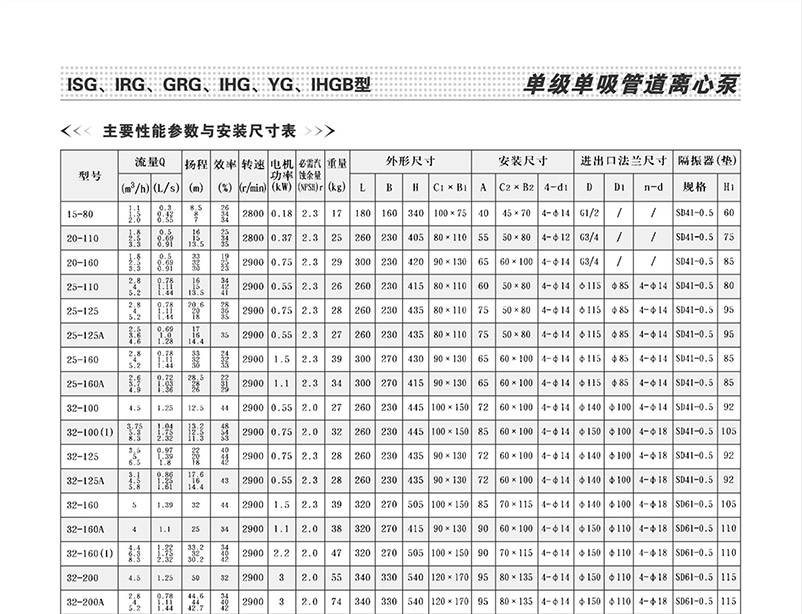

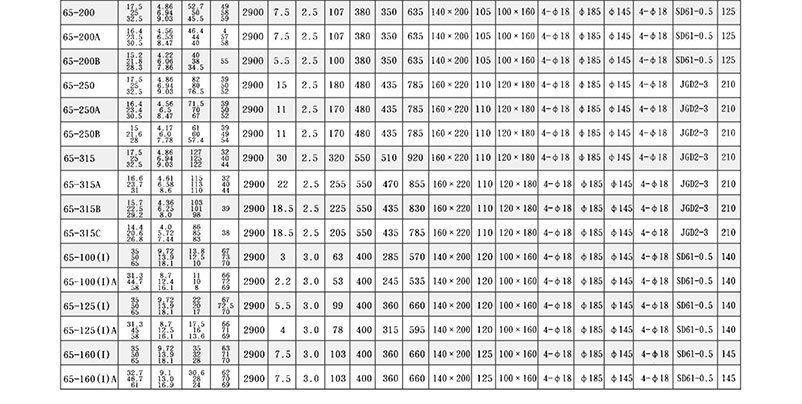

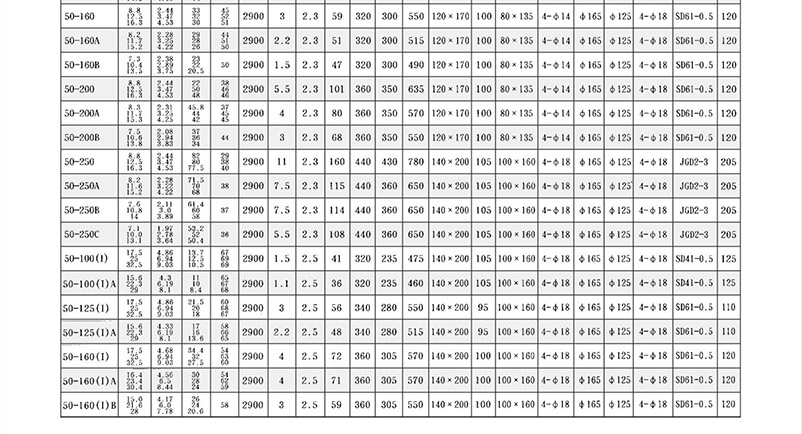

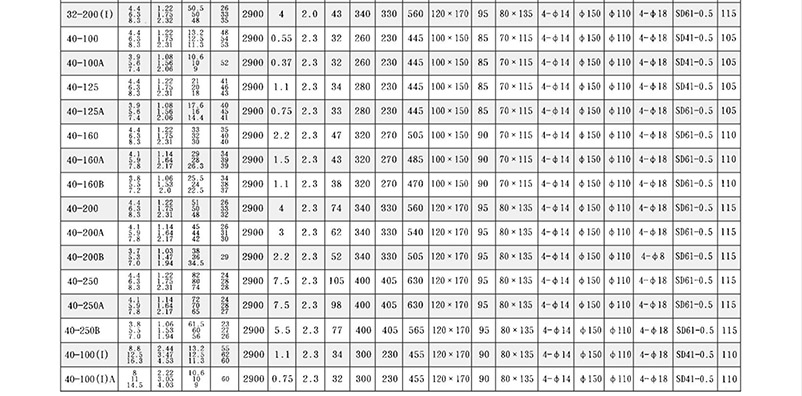

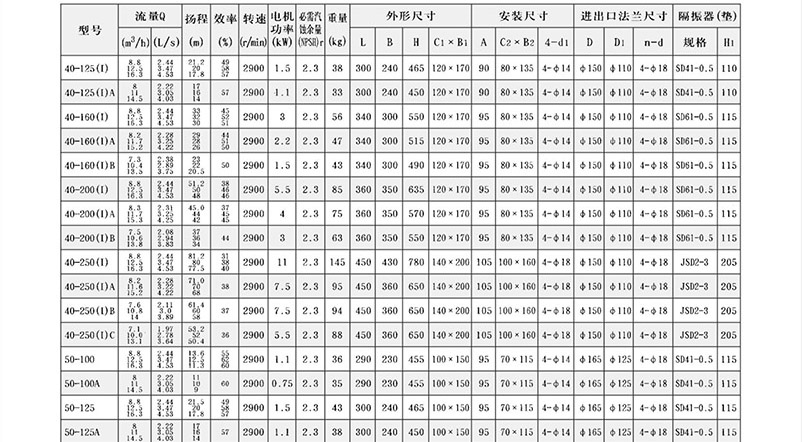

ISG管道泵規格參數：



ISG管道泵準備、啟動與停車：
一、起動前準備：
1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。
3、ISG型單級管道泵啟動前檢查各部位是否正常。
4、用手盤動泵以使?jié)櫥哼M入機械密封端面。
5、高溫型應進行預熱，升溫速度50℃/小時，以確保各部受熱均勻。

二、起動：
1、全開進口閥門。
2、立式離心泵啟動時關閉吐出管路閥門。
3、電機，觀察泵運行是否正確。
4、檢查軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。
5、檢查電機、軸承處溫升≤70℃。
6、調節出口間開度以所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成泵超負荷運行（即大電流運行）至使電機燒壞。調正好的出口閥門開啟大與小和管道工況有關。

三、停車：
1、關閉吐出管路閥門。
2、停止電機。
3、立式離心泵停車時關閉進口閥門。
4、如長期停車，應將泵內液體放盡。
5、高溫型先降溫，降溫速度
