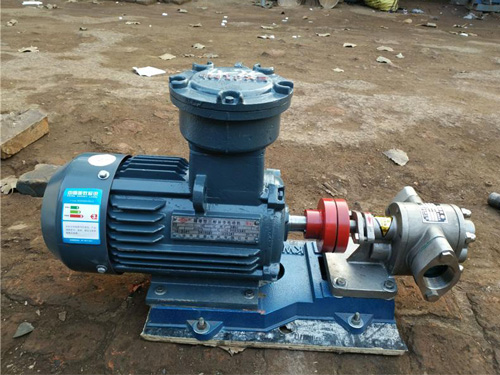

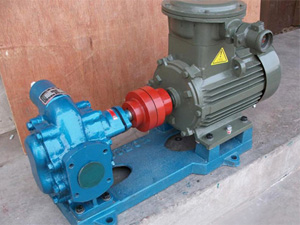

TCB防爆齒輪泵結構特點：主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。TCB防爆齒輪泵泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。TCB防爆齒輪泵泵設有安全閥作為_載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝?！闹鬏S外伸端向泵看，為順時針旋轉。

性能參數(shù)表：



型號	流量 Q		轉速 n r/min	排出壓力 p Mpa	必需汽 蝕余量 r m	效率 η %	電動機
	m3/h	L/min					功率KW	型號
TCB-18.3	1.1	18.3	1400	1.45	5	44	1.5	Y90L-4
2CY-1.1/1.45
TCB-33.3	2	33.3	1420	1.45	5	44	2.2	Y100L1-4
2CY-2/1.45
TCB-55	3.3	55	1400	0.33	7	41	1.5	Y90L-4
2CY-3.3/0.33
TCB-83.3	5	83.3	1420	0.33	7	43	2.2	Y100L1-4
2CY-5/0.33
TCB-135	8	135	940	0.33	5	46	2.2	Y112M-6
2CY-8/0.33
TCB-200	12	200	1440	0.33	5	46	4	Y112M-4
2CY-12/0.33
TCB-300	18	300	960	0.36	5	42	5.5	Y132M2-6
2CY-18/0.36
TCB-483.3	29	483.3	1440	0.36	5.5	42	11	Y160M-4
2CY-29/0.36
TCB-633	38	633	970	0.28	6	43	11	Y160L-6
2CY-38/0.28
TCB-960	58	960	1470	0.28	6.5	43	18.5	Y180M-4
2CY-58/0.28
TCB-1200	72	1200	740	0.6	7	43	37	Y280S-8
TCB-1600	95	1600	980				45	Y280S-6
TCB-1800	112	1800	740	0.6	7.5	43	55	Y315S-8
TCB-2500	150	2500	985				75	Y315S-6
TCB-2850	170	2850	740	0.6	8	44	90	Y315L1-8
TCB-3800	230	3800	989				110	Y315L1-6
TCB-4100	245	4100	743	0.6	8	44	132	Y355M1-8
TCB-5400	325	5400	989				160	Y355M1-6
TCB-5600	330	5600	744	0.6	8	44	160	Y355M2-8
TCB-7600	460	7600	989				200	Y355M3-6
TCB-7000	420	7000	744	0.6	8	44	185	Y355L1-8
TCB-9600	570	9600	989				250	Y355L2-6
